國內地鐵空調水系統一直以來采用的是傳統的金屬管道，即鍍鋅管和無縫鋼管。但是在實際運行過程中，因傳統金屬管道內壁存在嚴重腐蝕問題，產出的大量銹渣對空調冷凝管會造成嚴重磨損，而導致冷凝塔損壞；空調冷卻水的溫度較高而極易產生結垢問題，因此需要加除垢劑(地鐵系統俗稱"加藥")，對結垢進行定期的清理。因除垢劑多為酸性物質，這又加重了管道內壁的銹蝕，當銹渣和水垢粘合在一起，就會對冷凝管造成嚴重堵塞，較易引起壓縮機溫度升高、制冷量不斷下降，能耗損失較大，甚至?xí)鹂照{(diào)壓縮機超負荷而損毀，嚴重影響設備的穩定安全運行；同時對于該管路系統的頻繁日常維修、維護、更換改造等造成后期隱形成本的大量浪費。以北京地鐵復八線為例，全線空調冷卻水管路氧化腐蝕嚴重，而沒有非空調季管道水養護的條件更加快了管道銹蝕的過程，僅國貿站循環冷卻水管路部分，每年平均沖洗清理出腐蝕產物(銹皮、水垢)80-100kg，管壁逐年減薄，承壓安全系數不斷降低，而循環水管路分布于車站站臺、風道和設備間，水量較大，一旦因強度不夠造成管道破裂，其后果不堪設想。
而采用內壁防腐處理的復合管材，如襯塑鋼管、涂塑鋼管，施工過程中斷管后端頭防腐處理工藝復雜、困難，極易導致分層；雖然管道內部做了防腐處理，但因?yàn)槭莾煞N不同材料復合，受冷熱的伸縮率差距10倍以上，極易出現兩種材料分層、剝落而使得管路系統失去防腐功能，使用壽命大大縮短，更為嚴重者可在較短的時間就會因復合層分層、剝落造成管路堵塞引起空調壓縮機超負荷而損毀，將直接影響地鐵線路的正常運行。如西安地鐵2號線“南稍門站”空調循環水，采用的涂塑鋼管內涂塑層脫落，引起管路系統堵塞最終導致空調主機負荷過大出現過熱燒毀事故；北京地鐵10號線安裝不久的襯塑鋼管內層塑管分層脫落，導致管路堵塞，空調系統無法運行而全線整改搶修等。
我們知道在地鐵建設投資中，這些管道系統占比是非常小的，但對地鐵正常運行卻至關重要。當這些管道出現問題而搶修時，除了產生大量后期維修、維護費用，同時因?yàn)槭鹿蕦?dǎo)致地鐵線路無法正常運行的話，將帶來較大的負面社會影響。因此，如何有效提高管路系統的運行穩定性，大大降低后期維護成本將成為地鐵空調系統管道的選擇標準。
而目前國內工業及民用市場上，已經大量運用的、非常成熟的304薄壁不銹鋼管以其優良的耐腐蝕性能，正在成為各種傳統管道升級替代的優選管材，但是這種優質管材能否完全滿足地鐵空調水系統的各種工況條件呢？
地鐵空調水系統的組成

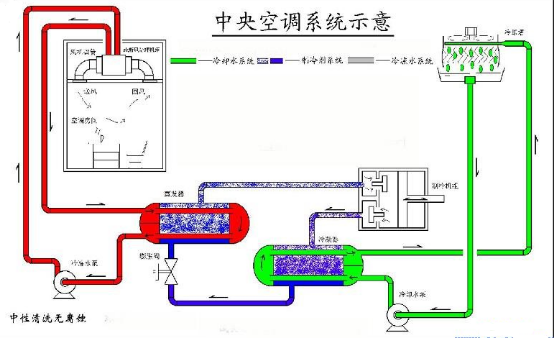

地鐵空調水系統主要分為冷凍水、冷卻水系統，如下圖所示。
地鐵空調冷凍水系統工況
冷凍水的水源來自市政自來水，運行中的水溫為冷凍供水7℃左右，冷凍回水12℃，整個系統為閉合狀態，不存在水總量的損失，因此水中各種物質的含量及濃度不會發生變化，在此工況下運行對304薄壁不銹鋼管道的耐腐蝕性能沒有任何影響，因?yàn)檫@種工況與日常的普通建筑冷水系統一樣，已經在長時間的工程項目運用中得到了證明。
地鐵空調冷卻水系統工況
1.該系統一般是開式系統，因此會存在該系統總水量的損失，在進行補水之前會引起該系統水中各種物質含量及濃度升高，其中包括對不銹鋼材質耐蝕性能有影響的氯根離子C1-、硫酸根離子SO42-，并且濃度可能升高到日常的4-5倍；同時，該水系統的供回水溫度一般在32-37℃左右，溫度較高；這兩種因素是否會導致304薄壁不銹鋼管道耐腐蝕性能的降低呢?
2.我們知道不銹鋼之所以具有很好的耐腐蝕性能，主要是因?yàn)椴讳P鋼表面會自然的覆蓋一層致密的鈍化膜（Cr2O3)，而Cl-是對不銹鋼鈍化膜最重要的侵蝕性離子。通過查閱大量的技術文獻資料、標準，我們得到：冷卻水中的SO42-對304不銹鋼耐腐蝕性能是沒有影響的，甚至還會明顯抑制Cl-對304不銹鋼鈍化膜的侵蝕的敏感性。(參考文獻:《企業技術開發》2012年12月第31卷第35期桑士忠《氯離子濃度對304不銹鋼耐蝕性能的影響》；北京大學碩士論文《304不銹鋼在含氯離子循環冷卻水中腐蝕敏感性的影響》等)
3.而對于自來水中C1-含量標準，衛生部會同標委會2006年正式頒布的《生活飲用水衛生標準》(GB5749-2006，規定自2007年7月1日起全面實施)，其中4.1.6明確自來水中消毒劑含量標準如下表：
表2 飲用水中消毒劑常規指標及要求
|
消毒劑名稱 |
與水接觸時間 |
出廠水中限值 |
出廠水中余量 |
管網末梢水中余量 |
|
氯氣及游離氯制劑（游離氯，mg/L） |
至少30mim |
4 |
≥0.3 |
≥0.05 |
|
一氯胺 （總氯，mg/L） |
至少120mim |
3 |
≥0.5 |
≥0.05 |
|
臭氧 （O3，mg/L） |
至少12mim |
0.3 |
|
0.02如加氯， 總氯≥0.05 |
|
二氧氯 （O3，mg/L） |
至少30mim |
0.8 |
≥0.1 |
≥0.02 |
從以上表中可以得知,市政自來水從水廠輸出時的最高限值為4mg/L，實際到達管網末端時Cl-含量已經很低了，國標要求不低于0.05mg/L就行。我們按自來水出廠時最高限值的5倍估算空調冷卻水中Cl-最高液度,應該是20mg/L。那么,薄壁不銹鋼管道在冷卻水系統運行溫度40℃、Cl-濃度達到20mg/L時，是否超過304不銹鋼的耐蝕標準限值呢?
4.依據CJJ/T154-2011《建筑給水金屬管道工程技術規程》之4.2.8關于不銹鋼耐蝕標準中氯化物含量限值如下表：
表4.2.8 飲用水中消毒劑常規指標及要求
|
新牌號（統一數字代號） |
輸送水中允許氯化物含量（mg/L） |
舊牌號（舊牌號代號） |
|
|
冷水（≦40oC） |
熱水（≧40oC） |
||
|
06Cr19Ni10（S30408） |
≦200 |
≦50 |
06Cr18Ni9（SUS304） |
|
022Cr19Ni10（S30403） |
≦200 |
≦50 |
00Cr19Ni10（SUS304L） |
|
06Cr17Ni12Mo2（S31608） |
≦1000 |
≦250 |
00Cr17Ni12Mo2（SUS316） |
|
022Cr17Ni12Mo2（S31603） |
≦1000 |
≦250 |
00Cr17Ni14Mo2（SUS316L） |
|
022Cr18Ti（S11863） |
≦150 |
≦40 |
00Cr17（SUS439） |
|
019Cr19Mo2NbTi（S11972） |
≦1000 |
≦250 |
00Cr18Mo2（SUS444） |
從上表所知,針對304不銹鋼材質，當水溫度在40℃以內時，可以允許Cl-含量為200mg/L，當水溫超過40℃時，Cl-含量標準應小于50mg/L。而實際空調冷卻水系統的Cl-含量最高為20mg/L(實際值遠遠小于該值，完全低于以上標準限值，因此，可以得出結論：304薄壁不銹鋼管道的耐腐蝕性能，完全滿足地鐵空調冷卻水系統的運行工況。
地鐵空調冷卻水系統除垢工況
1.因?yàn)榈罔F空調冷卻水系統運行時的供回水溫度一般在32-37℃左右，溫度高于常溫，其水源為市政自來水而具有一定硬度，極易導致管路系統結垢，嚴重影響換熱效率,同時增加了系統運行的能耗，甚至還會因?yàn)楣鼙诮Y(jié)垢后管路通徑縮小而使得冷卻水流量不足或壓力降低導致停機，因此需要對冷卻水管路系統進行定期的除垢處理。
2.目前地鐵空調水系統除垢劑的主要成分都是有機弱酸、滲透劑、緩蝕劑等，兼具除垢和除銹功能，如氫氟酸、HAC(乙酸)、檸檬酸鈉對各種水垢效果較好，檸檬酸、磷酸等目前國內主要在工業上用作金屬除銹，而鹽酸腐蝕性強,目前國內很少用于金屬的除銹。
3.因?yàn)槟壳皣鴥?nèi)地鐵空調水系統的管道大多還是傳統的鍍鋅鋼管、無縫鋼管、襯塑或涂塑鋼管，在實際運行過程中，金屬類管帶來的問題是管道內部腐蝕問題不易解決，這樣導致管壁內表面同時存在的腐蝕生銹和結垢現象，因此目前使用的除垢劑其功能是在除垢的同時，還必須對空調管道內壁的鐵銹同步進行清理。
4.當304薄壁不銹鋼管道運用在地鐵空調系統時，因其具有較強的耐腐蝕特性使得管壁內不存在鐵銹，因而采用的除垢劑僅僅需要滿足除垢功能即可。隨著國內不銹鋼材料的大量使用，日常生活用品、工業設備的很多部件或系統都采用了不銹鋼材質，比如中央空調系統的水泵機組內堂、冷凝器、冷卻水箱、冷卻塔部件等，而市面上已經有很多成熟的針對304不銹鋼材料的除垢劑，不含對不銹鋼鈍化膜有侵蝕左右的氯離子。因此，針對地鐵空調管路系統的除垢操作，對采用304薄壁不銹鋼管道的空調管路系統是沒有任何影響的。
結束語
自20世紀70、80年代開始在國外發達國家大量使用的、且運用非常成熟的304薄壁不銹鋼管道系統，能夠很好的滿足地鐵空調系統的各種特殊工況條件，是升級替代傳統鍍鋅管、無縫鋼管的理想管道材料，可以很好的徹底解決傳統管道腐蝕生銹等造成系統運行故障的問題，在提升系統運行穩定性、耐用性的同時，真真做到系統管路后期免維護，從而在系統運行中的維修、維護可順延改造更新方面，節約了大量的材料和人工成本。
參考文獻
（1）梅棋、朱玉平、魏廣宏、周煒《北京地鐵復八線循環冷卻水系統改造方案研究》。《都市快軌交通》2005年05期
（2）桑士忠《氯離子濃度對304不銹鋼耐蝕性能的影響》?！镀髽I(yè)技術開發》2012年12月第31卷第35期
（3）曲秀華《304不銹鋼在含氯離子循環冷卻水中腐蝕敏感性的影響》。北京大學碩士論文2008年9月17日
（4）《生活飲用水衛生標準》(GB5749-2006)
(5)《建筑給水金屬管道工程技術規程》CJJ/T 154-2011
（6）空調系統示意圖摘自《地鐵通風與空調系統維護：中央空調的結構和原理 33頁》道客阿里巴巴網站2012-08-17
引用《淺談304薄壁不銹鋼管道在地鐵空調水系統的適應性》?！冻鞘熊壍澜煌ā?016年第2期
